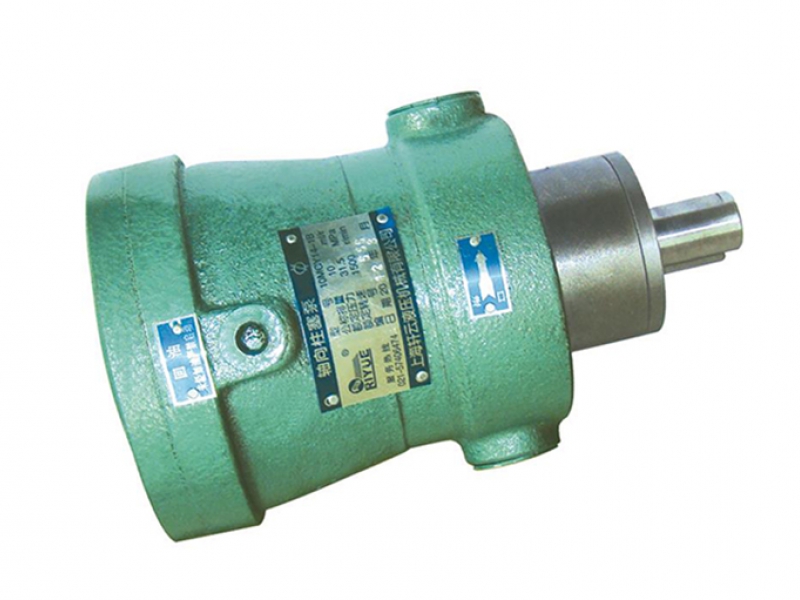

MCY14-1B定量柱塞泵

發表時間:2023-07-28 15:10 閱讀次數:1354

  主體部分由傳動軸帶動缸體旋轉,使均勻分布在缸體上的七個柱塞繞傳動軸中心線轉動,通過中心彈簧將柱滑組件中的滑靴壓在變量頭(或斜盤)上。這樣,柱塞隨著缸體的旋轉而作往復運動,完成吸油和壓油動作。

  定量機構中斜盤始終固定在定量端蓋上,不能改變柱塞的行程,所以其流量是固定的。該泵只須更換配油盤也可作為油馬達使用。



型號規格 10MCY14-1B 25MCY14-1B 40MCY14-1B 63MCY14-1B 80MCY14-1B 160MCY14-1B 250MCY14-1B
額定壓力(MPa) 31.5
公稱排量(ml/r) 10 25 40 63 80 160 250
額定轉速(r/min) 1500 1000

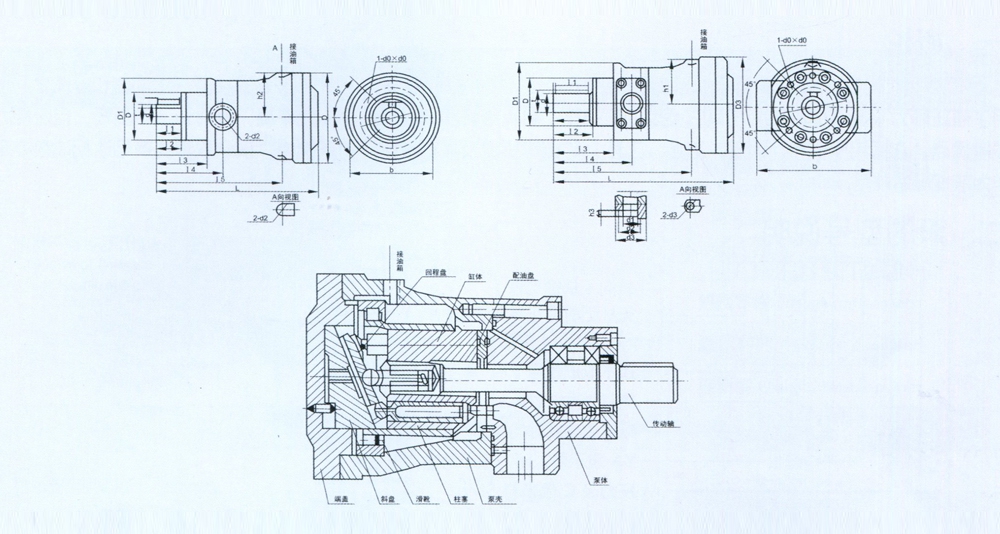

型號 b b0(N9) b3 DO D1(f9) D2 D3 D(h6) d1 d2 d3
10MCY14-1B 142 8   100 75 125 150 25 M22x1.5   M14x1.5
25MCY14-1B 172 8   125 100 150 170 30 M33x2   M14x1.5
40MCY14-1B 172 8   125 100 150 170 30 M33x2   M14x1.5
63MCY14-1B 200 12   155 120 190 225 40 M42x2   M18x1.5
80MCY14-1B 200 12   155 120 190 225 40 M42x2   M18x1.5
160MCY14-1B 340 16 90 198 150 240 300 55 50 64 M22x1.5
250MCY14-1B 420 18 110 230 180 280 360 60 55 76 M22x1.5


型號 h1 h3 L I I0 I1 I2 I3 I4 I5 t d0xh0
10MCY14-1B 71   253 40 30 4 41 86 109 194 28 M10x25深
25MCY14-1B 83   308 52 45 4 54 104 134 246 32.5 M10x25深
40MCY14-1B 83   308 52 45 4 62 122 134 300 32.5 M10x25深
63MCY14-1B 108   385 60 50 4 62 122 157 300 42.5 M12x25深
80MCY14-1B 108   385 70 50 4 110 180 157 411 42.5 M12x25深
160MCY14-1B 141 25 525 106 100 4 110 180 230 411 59 M16x35深
250MCY14-1B 170 25 622 110 100 4 112 212 272 492 63.9 M20x45深
